Armaturenbrett 2.0

Der Platz auf dem Armaturenbrett der Magirus/Iveco-Hauber ist begrenzt und einige der Anzeigen für die Nutzung der Fahrzeuge als Wohnmobil gar nicht mehr notwendig. Andere Anzeigen und Bedienelemente fehlen aber, z.B. eine zweite Tankanzeige, die elektrische Schaltung der Sperren, oder ein Voltmeter.

Warum also nicht den bestehenden Platz effektiver ausnutzen und ein neues Armaturenbrett entwerfen, welches nach den eigenen Wünschen gestaltet ist?

Zuerst werden die Anforderungen zusammengetragen und die mechanischen Gegebenheiten des originalen Armaturenbretts aufgenommen.

Meine persönliche Wunschliste besteht aus den folgenden Positionen:

• Tankanzeige für den zweiten Tank
• Voltmeter 24V für die Bordspannung
• Kontrollleuchte Abblendlicht
• Ladekontrolle 12V Lichtmaschine
• Schalter und Kontrollleuchten für die Umschaltung des Verteilergetriebes
• Schalter und Kontrollleuchten für die Watanlage
• Schalter und Kontrollleuchten für die Sperren
• Schalter und Fernbedienungsempfänger für den Tempomat
• Drehregler für variable Scheibenwischerintervalllänge

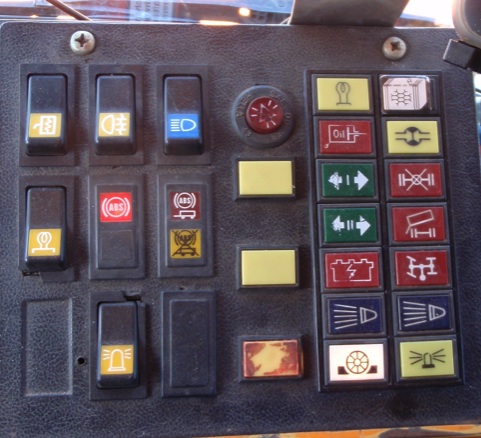

Dann wird das bestehende Armaturenbrett auf nicht benötigte Anzeigen, Schalter und Kontrolleuchten untersucht:

• Schalter für Zusatzfernlicht
• Doppelte Kontrollleuchte für Fernlicht
• Kontrolle für Nebenantrieb
• Kontrollleuchte für gekippte Ladefläche
• Kontrollleuchte für die Tankheizung
• Bedienelement Scheinwerferhöhenregulierung

Da die Leuchten eine Einheit bilden, macht es Sinn andere, einzelne Anzeigen zu verwenden. Dadurch kann der Platz auch effektiver genutzt werden. Ein Blick in die Onlinekataloge verschiedener Anbieter im Web bringt eine Auswahl der möglichen Kontrollleuchten und Schalter und deren Abmessungen. Wenn die erste Skizze steht, kann man sich an den Rechner setzen und ein CAD Programm suchen. Da es heutzutage für alles Lohnfertiger gibt, macht es Sinn bei diesen im Internet vorbeizuschauen, denn es werden zum Teil eigene Lösungen angeboten, mit denen sogar der Preis der fertigen Frontplatte bestimmt werden kann. Ich habe die Firma Schaeffer gewählt und deren Software Frontdesign benutzt.

Damit man sich ein Bild vom Aussehen machen kann ist aber ein CAD Programm hilfreich, denn Frontdesign kann nur die Platte mit den entsprechenden Ausschnitten darstellen. Damit auch eine Beschriftung mit Grafik möglich ist, muss diese als DXF gespeichert und in HPGL umgewandelt werden.

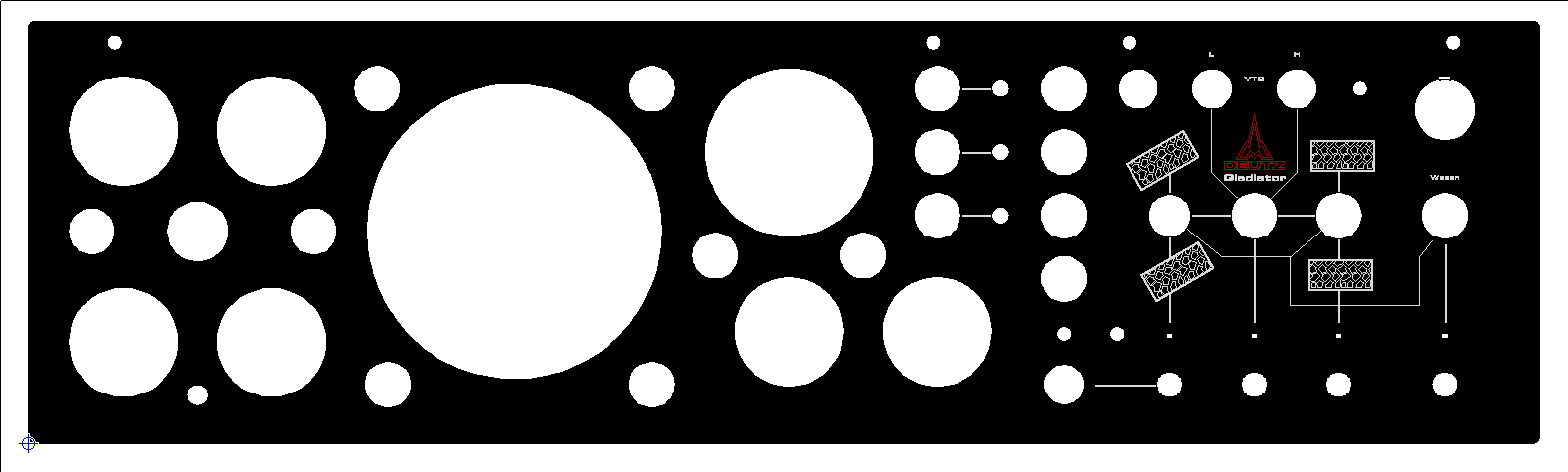

Hier die Vorlage aus dem CAD Programm

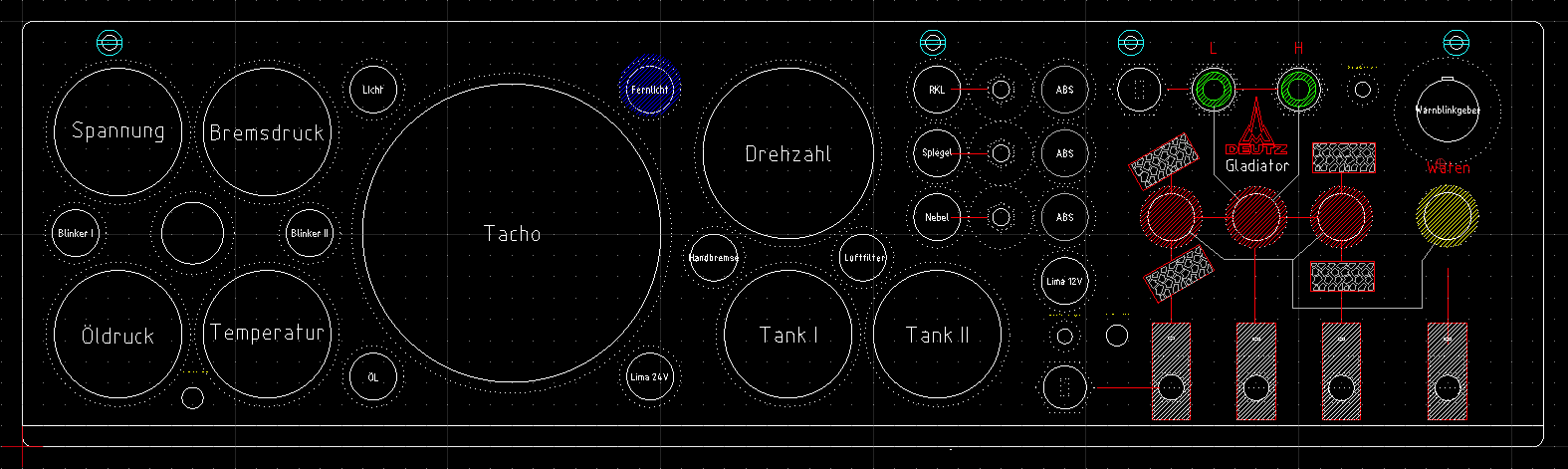

Und hier die Frontplatte in Frontdesign

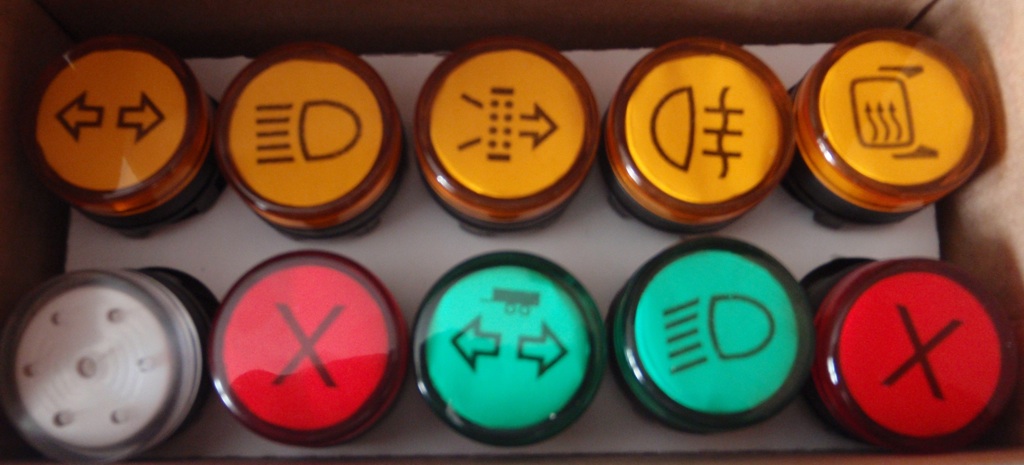

Die neuen Leuchten wurden nach ISO2575 beschriftet.
